Даже когда прецизионные полупроводниковые керамические компоненты (такие как оксид алюминия (Al₂O₃), нитрид кремния (Si₃N₄) и карбид кремния (SiC)) после прецизионной обработки достигают зеркального блеска, их нельзя напрямую использовать в оборудовании для изготовления основных пластин (например, в травильных станках, системах CVD).
Вместо этого они должны пройти невероятно сложный и дорогостоящий процесс ультрачистой очистки. Это требование обусловлено не только политикой «нулевой терпимости» полупроводниковой промышленности к загрязнению пластин, но и уникальными микроструктурными характеристиками, а именно хрупкостью и присущей им пористостью современной керамики. В этой статье подробно рассматриваются основные причины и технические препятствия, стоящие за высокой стоимостью очистки полупроводниковой керамики.

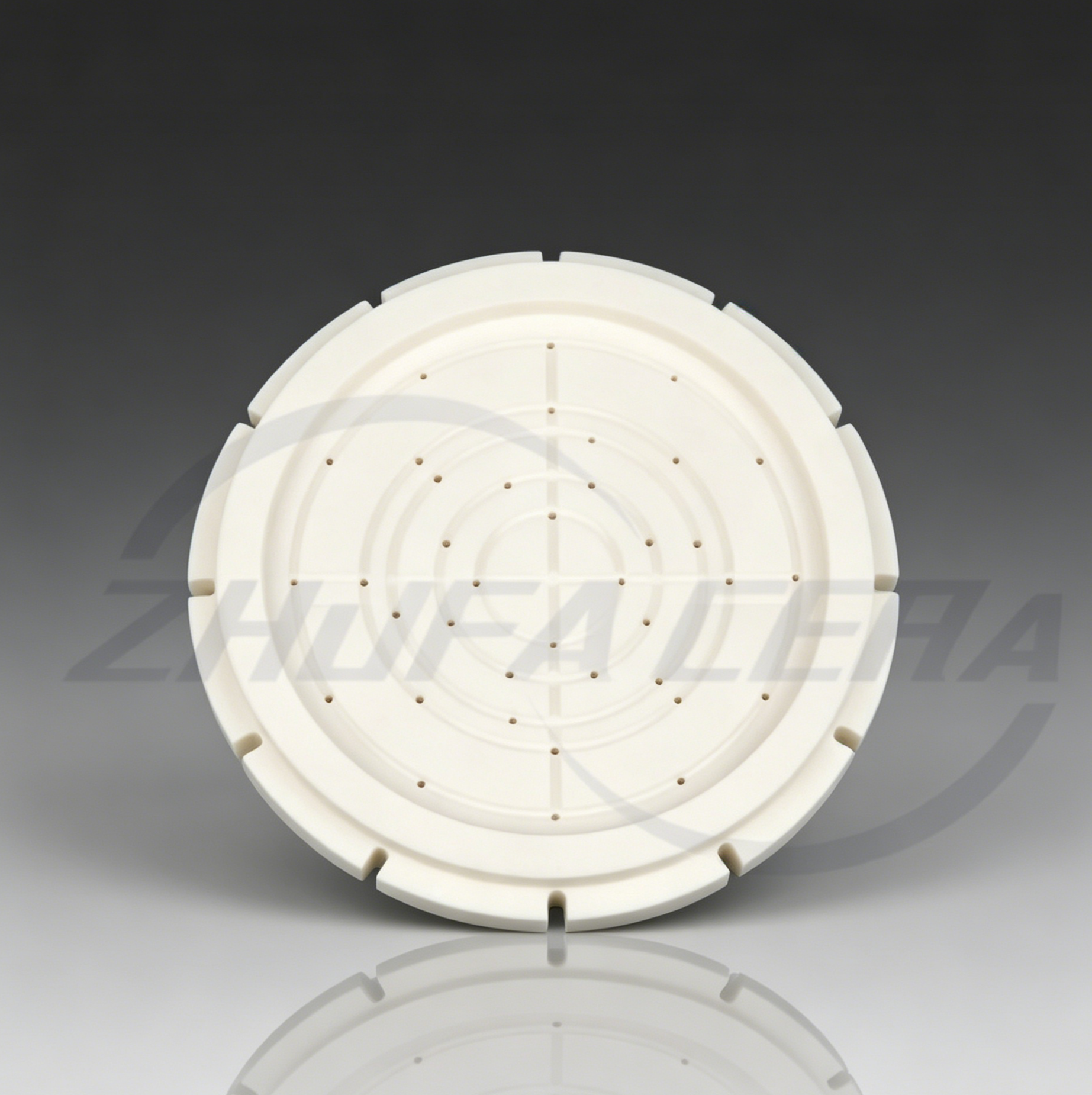

Типичные полупроводниковые керамические компоненты
- Угроза «микроскопических остатков»
При изготовлении пластин с усовершенствованным узлом (например, 3 нм, 5 нм) даже субнанометровое физическое или химическое загрязнение может привести к катастрофической потере производительности. Стандартные процессы механической обработки, такие как токарная обработка, фрезерование, шлифование и полировка, оставляют после себя три основных типа критических загрязнений на керамической поверхности:
- Ионы переходных металлов (наиболее смертоносные): Износ твердосплавных режущих инструментов и контакт с приспособлениями приводят к попаданию ионов металлов, таких как медь (Cu), железо (Fe), хром (Cr) и никель (Ni). Если эти ионы улетучиваются внутри вакуумной камеры и диффундируют в кремниевую подложку, они ухудшают электрические характеристики полупроводниковых приборов, вызывая сильные токи утечки или пробой диэлектрика.
- Химические и органические остатки среды: Обрабатывающие жидкости, полировальные пасты, антикоррозийные масла и охлаждающие жидкости оставляют после себя сложную макромолекулярную органику. При воздействии высоковакуумной и интенсивной плазменной среды технологической камеры эти органические вещества быстро выделяют газ. Это дестабилизирует уровень вакуума в камере и загрязняет всю среду обработки пластин.
- Субмикронные частицы: Мелкий керамический мусор и микропорошки естественным образом образуются во время механической обработки. Даже частица размером 0,1 микрона (мкм), падающая на поверхность пластины, может блокировать точную фотолитографическую схему, создавая фатальные оптические тени или короткое замыкание.
- Характеристики материала: пористость и хрупкие микротрещины
В отличие от традиционных металлов, современная керамика обладает внутренними микроструктурными особенностями, которые делают ее очень склонной к улавливанию загрязнений.
Микропористость и капиллярное действие
Даже при спекании изостатическим прессованием высокой плотности (CIP) или горячим прессованием (HP) вдоль границ зерен и поверхностей керамики неизбежно сохраняются микропустоты. Под высоким давлением механической обработки смазочно-охлаждающие жидкости и масла проникают глубоко в эти микропоры под действием мощных капиллярных сил. Обычное ополаскивание поверхности удаляет только поверхностную грязь; Загрязнения, попавшие глубоко в поры, будут постоянно просачиваться наружу при работе с инструментом в высоком вакууме и при высокой температуре.
Механическая обработка напряжений и микротрещин
Из-за чрезвычайной твердости и хрупкости промышленной керамики механическое удаление материала (особенно шлифовка и полировка) основано на микроразрушении. Это оставляет после себя сеть субмикронных подповерхностных микротрещин. Эти микротрещины действуют как идеальные карманы для улавливания мельчайших частиц. Более того, во время быстрого термоциклирования полупроводниковой обработки эти трещины расширяются и сжимаются, действуя как «сильфон», который непрерывно выбрасывает захваченные ионы примесей в камеру.
- Факторы затрат: разрушение процесса и экономические барьеры
Очистка полупроводникового уровня оправдывает свою высокую стоимость за счет сочетания потребления сверхчистых химикатов, строгого экологического контроля и капиталоемкой метрологии.
| Фаза очистки | Основной процесс и технические требования | Анализ факторов затрат |
| 1. Органическое обезжиривание и обезжиривание растворителями. | Многоступенчатая многочастотная ультразвуковая очистка с использованием органических растворителей сверхвысокой чистоты (UHP) (например, IPA, ацетон) или высококачественных поверхностно-активных веществ. | • Массовое потребление летучих химикатов электронного назначения. • Значительные капиталовложения во взрывозащищенные системы и оборудование для регенерации растворителей. |
| 2. Глубокое травление неорганической кислотой. | Смешанные составы сильных кислот UHP, используемые для микротравления поверхностного слоя керамики, принудительно растворяют глубоко внедренные ионы металлов без ущерба для допусков на размеры на микронном уровне. | • Требуются кислоты класса UP-S/UP-SS (электронного качества), которые стоят в десятки раз дороже промышленных аналогов. • Требуется высокоточное автоматизированное оборудование для контроля температуры кислоты и времени пребывания. |
| 3. Промывка сверхчистой водой (UPW). | Многоступенчатая каскадная промывка переливом с использованием UPW с удельным сопротивлением 18,2 МОм·см продолжалась до тех пор, пока проводимость сточных вод не будет соответствовать строгим базовым характеристикам. | • Высокие затраты на коммунальные услуги: для получения воды с сопротивлением 18,2 МОм·см требуется обширный многоступенчатый осмос (обратный осмос) и ионообменные смолы ядерного качества. • Высокая пропускная способность воды и высокое потребление электроэнергии. |
| 4. Экологический контроль и метрология | Вся окончательная очистка, сушка N₂ высокой чистоты и двухслойная антистатическая вакуумная упаковка должны выполняться в чистом помещении класса 10 (ISO 4). Готовые детали проходят строгий отбор проб ICP-MS и SEM. | • Огромные ежедневные эксплуатационные расходы и затраты на электроэнергию для систем отопления, вентиляции и кондиционирования класса 10 и систем фильтрации ULPA. • Многомиллионные затраты на амортизацию и техническое обслуживание аналитических инструментов (например, ICP-MS, SEM). |
| Механическая обработка решает геометрическая форма и допуски на размеры керамического компонента. Ультрачистая очистка гарантирует работоспособность компонента чистота поверхности и химическая стабильность. |
Заключение и коммерческая ценность
Если производитель попытается обойти или срезать углы в этом дорогостоящем процессе очистки, безупречно выглядящий керамический компонент станет хроническим источником загрязнения после установки внутри технологической камеры стоимостью в несколько миллионов долларов. В результате загрязнения может быть мгновенно уничтожена целая партия дорогостоящих 12-дюймовых пластин стоимостью сотни тысяч долларов.
Таким образом, дорогостоящая сверхчистая очистка полупроводников не является дополнительным косметическим этапом после обработки — это критический, не подлежащий обсуждению этап. полис снижения рисков и страхования качества в рамках строгой цепочки поставок полупроводников.
