Что такое керамическая подложка и почему она важна в современной электронике?

А керамическая подложка представляет собой тонкую жесткую пластину, изготовленную из современных керамических материалов, таких как оксид алюминия, нитрид алюминия или оксид бериллия, используемую в качестве основного слоя в электронных упаковках, силовых модулях и схемных сборках. Это важно, потому что оно сочетает в себе исключительные теплопроводность , электрическая изоляция и механическая стабильность, с которыми традиционные полимерные или металлические подложки просто не могут сравниться, что делает его незаменимым в электромобилях, 5G, аэрокосмической и медицинской промышленности.

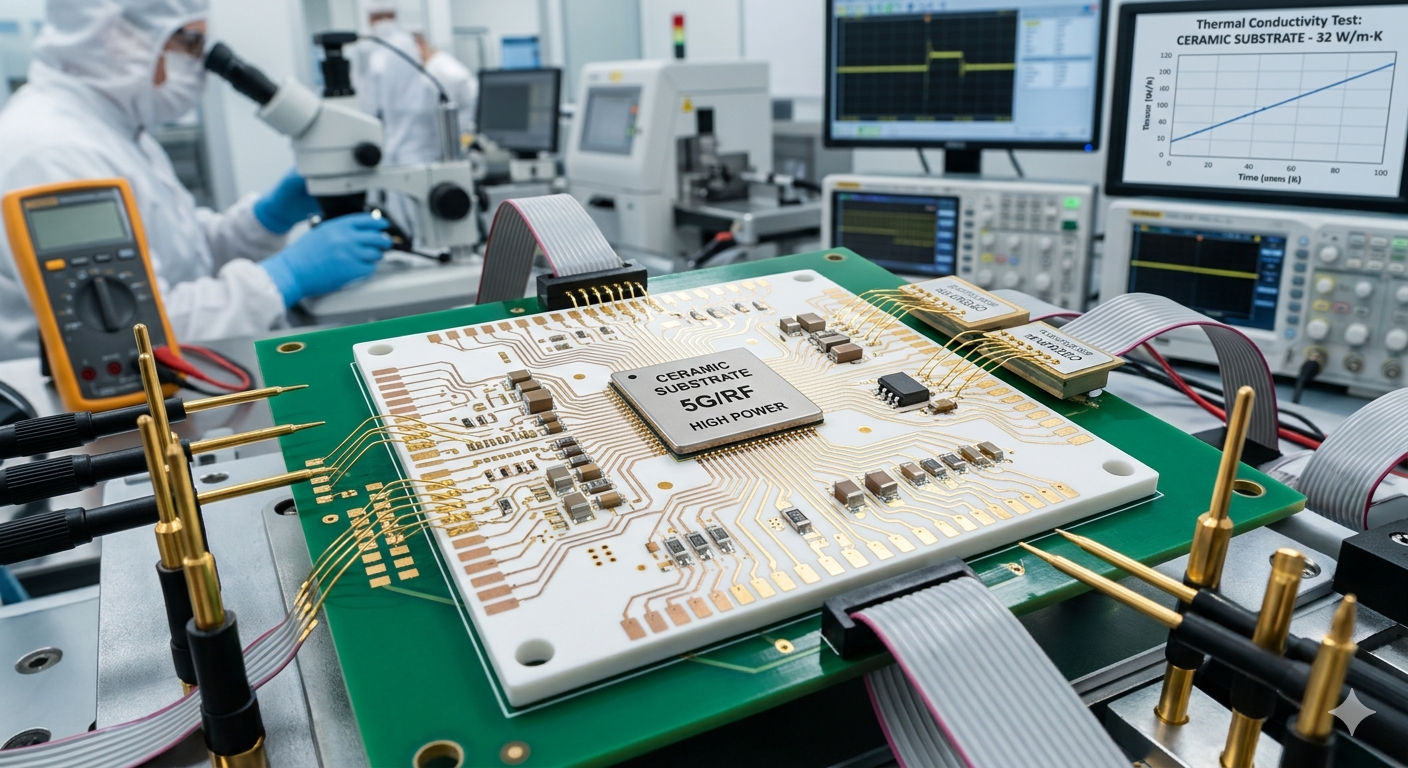

Что такое керамическая подложка? Четкое определение

А керамическая подложка служит как механической опорой, так и термическим/электрическим интерфейсом в высокопроизводительных электронных системах. В отличие от печатных плат (PCB), изготовленных из эпоксидно-стеклянных композитов, керамические подложки спекаются из неорганических неметаллических соединений, что обеспечивает им превосходные характеристики при экстремальных температурах и в условиях высокой мощности.

Термин «подложка» в электронике относится к основному материалу, на который наносятся или приклеиваются другие компоненты — транзисторы, конденсаторы, резисторы, металлические дорожки. В керамических подложках этот базовый слой сам по себе становится критически важным инженерным компонентом, а не пассивным носителем.

Мировой рынок керамических подложек оценивается примерно в 8,7 млрд долларов США в 2023 году и, по прогнозам, достигнет более 16,4 млрд долларов США к 2032 году , вызванный взрывным ростом электромобилей, базовых станций 5G и силовых полупроводников.

Ключевые типы керамических подложек: какой материал подходит для вашего применения?

Каждый из наиболее часто используемых керамических материалов подложки предлагает различные компромиссы между стоимостью, тепловыми характеристиками и механическими свойствами. Выбор правильного типа имеет решающее значение для надежности и долговечности системы.

1. Керамическая подложка из оксида алюминия (Al₂O₃).

Аlumina is the most widely used ceramic substrate material , что составляет более 60% мирового объема производства. С теплопроводностью 20–35 Вт/м·К , он сочетает в себе производительность и доступность. Уровень чистоты варьируется от 96% до 99,6%, причем более высокая чистота обеспечивает лучшие диэлектрические свойства. Он широко используется в бытовой электронике, автомобильных датчиках и светодиодных модулях.

2. Керамическая подложка из нитрида алюминия (AlN).

АlN ceramic substrates offer the highest thermal conductivity среди основных вариантов, достигая 170–230 Вт/м·К — почти в 10 раз больше, чем у глинозема. Это делает их идеальными для мощных лазерных диодов, модулей IGBT в электромобилях и усилителей мощности RF в инфраструктуре 5G. Компромиссом является значительно более высокая себестоимость производства по сравнению с глиноземом.

3. Керамическая подложка из нитрида кремния (Si₃N₄).

Подложки из нитрида кремния обладают превосходной механической прочностью и сопротивлением разрушению. , что делает их предпочтительным выбором для автомобильных силовых модулей, подвергающихся термоциклированию. С теплопроводностью 70–90 Вт/м·К и прочностью на изгиб, превышающей 700 МПа , Si₃N₄ превосходит AlN в средах с сильной вибрацией, таких как трансмиссии электромобилей и промышленные инверторы.

4. Керамическая подложка из оксида бериллия (BeO).

Подложки BeO обеспечивают исключительную теплопроводность 250–300 Вт/м·К. , самый высокий из всех оксидных керамик. Однако порошок оксида бериллия токсичен, что делает производство опасным и его использование строго регламентируется. BeO в основном встречается в военных радиолокационных системах, аэрокосмической авионике и мощных усилителях на лампах бегущей волны.

Сравнение материалов керамической подложки

Подпись: Сравнение четырех основных керамических материалов подложки по термическим характеристикам, механической прочности, стоимости и типичному конечному применению.

Как производятся керамические подложки?

Керамические подложки производятся посредством многоэтапного процесса спекания. который превращает сырой порошок в плотные пластины точного размера. Понимание производственного процесса помогает инженерам правильно определять допуски и качество поверхности.

Шаг 1 – Приготовление и смешивание порошка

Керамический порошок высокой чистоты смешивается с органическими связующими, пластификаторами и растворителями для получения суспензии. Контроль чистоты на этом этапе напрямую влияет на диэлектрическую проницаемость и теплопроводность готовой подложки.

Шаг 2 – Литье ленты или сухое прессование

Шлам либо отливают в тонкие листы (ленточное литье, для многослойных подложек), либо одноосно прессуют в неспеченные прессовки. Ленточное литье позволяет получить слои толщиной до 0,1 мм , что позволяет использовать многослойные структуры LTCC (низкотемпературная керамика совместного обжига), используемые в радиочастотных модулях.

Шаг 3 – Удаление привязки и спекание

Зеленое тело нагревается до 1600–1800 °С в контролируемой атмосфере (азот вместо AlN для предотвращения окисления) для сжигания органических связующих и уплотнения керамических зерен. Этот шаг определяет окончательную пористость, плотность и точность размеров.

Шаг 4 – Металлизация

Проводящие дорожки наносятся с использованием одной из трех основных методик: DBC (медь прямого соединения) , АMB (Active Metal Brazing) , или толстопленочная печать серебряными/платиновыми пастами. DBC доминирует в силовой электронике, поскольку он связывает медь непосредственно с керамикой при эвтектической температуре (~ 1065°C), создавая прочное металлургическое соединение без использования клея.

Керамический субстрат и другие типы субстратов: прямое сравнение

Керамические подложки превосходят печатные платы FR4 и печатные платы с металлическим сердечником при высокой плотности мощности. , хотя они имеют более высокую стоимость единицы продукции. Правильный выбор подложки зависит от рабочей температуры, рассеиваемой мощности и требований к надежности.

Подпись: Прямое сравнение керамических подложек с печатными платами FR4 и печатными платами с металлическим сердечником по ключевым термическим, электрическим и стоимостным параметрам.

Где используются керамические подложки? Ключевые отраслевые приложения

Керамические подложки используются везде, где плотность мощности, надежность и экстремальные температуры исключают использование полимерных альтернатив. От системы управления аккумулятором в электромобиле до приемопередатчика внутри спутника — керамические подложки используются в самых разных отраслях.

• Электромобили (EV): АlN and Si₃N₄ substrates in IGBT/SiC power modules manage inverter switching losses and withstand 150,000 thermal cycles over the vehicle lifetime. A typical EV traction inverter contains 6–12 ceramic substrate-based power modules.
• Телекоммуникации 5G: Многослойные керамические подложки LTCC позволяют создавать миниатюрные радиочастотные входные модули (FEM), которые работают на частотах миллиметровых волн (24–100 ГГц) с низкими потерями сигнала и стабильными диэлектрическими свойствами.
• Промышленная силовая электроника: Мощные электроприводы и солнечные инверторы используют керамические подложки DBC, которые непрерывно рассеивают сотни ватт на модуль.
• Аerospace and Defense: Подложки BeO и AlN выдерживают циклическую работу при температуре от -55°C до 200°C в авионике, электронике наведения ракет и радиолокационных системах с фазированной решеткой.
• Медицинские приборы: Биосовместимые подложки из оксида алюминия используются в имплантируемых дефибрилляторах и слуховых аппаратах, где герметичность и долговременная стабильность не подлежат обсуждению.
• Мощные светодиоды: Аlumina ceramic substrates replace FR4 in high-luminance LED arrays for stadium lighting and horticultural grow lights, enabling junction temperatures below 85°C at 5W per LED.

Керамические подложки DBC и AMB: понимание разницы в металлизации

DBC (медь прямого соединения) and AMB (Active Metal Brazing) represent two fundamentally different approaches to bonding copper to ceramic , каждый из которых имеет свои сильные стороны в зависимости от конкретной плотности мощности и требований к термоциклированию.

В DBC медная фольга связана с оксидом алюминия или AlN при температуре ~ 1065 ° C через медно-кислородную эвтектику. Это обеспечивает очень тонкий слой соединения (практически нулевой клеевой слой), что обеспечивает превосходные тепловые характеристики. DBC на AlN может выдерживать плотности тока выше 200 А/см² .

АMB uses active braze alloys (typically silver-copper-titanium) to bond copper to Si₃N₄ at 800–900°C. The titanium reacts chemically with the ceramic surface, enabling the bonding of copper to nitride ceramics that cannot be DBC-processed. AMB substrates on Si₃N₄ demonstrate superior power cycling reliability — over 300 000 циклов при ΔT = 100 К, что делает их отраслевым стандартом для автомобильных тяговых инверторов.

Новые тенденции в технологии керамических подложек

Три новые тенденции меняют дизайн керамических подложек : переход к полупроводникам с широкой запрещенной зоной, встроенной трехмерной упаковке и производству, ориентированному на устойчивое развитие.

Широкозонные полупроводники (SiC и GaN)

SiC MOSFET и GaN HEMT переключаются на частотах 100 кГц–1 МГц , генерирующие тепловые потоки выше 500 Вт/см². Это выдвигает требования к управлению температурным режимом за рамки того, с чем могут справиться традиционные подложки из оксида алюминия, что способствует быстрому внедрению керамических подложек AlN и Si₃N₄ в силовые модули следующего поколения.

3D-гетерогенная интеграция

Многослойные керамические подложки LTCC теперь позволяют интегрировать в 3D пассивные компоненты (конденсаторы, катушки индуктивности, фильтры) непосредственно внутри слоев подложки, сокращая количество компонентов до 40% и сокращение площади модуля, что имеет решающее значение для антенн с фазированной решеткой нового поколения и автомобильных радаров.

Зеленые производственные процессы

Методы спекания под давлением, такие как искровое плазменное спекание (SPS), снижают температуру уплотнения на 200–300°С а время обработки с часов до минут, что снижает потребление энергии при производстве подложек из AlN примерно на 35%.

Часто задаваемые вопросы о керамических подложках

Заключение: подходит ли керамический субстрат для вашего применения?

А ceramic substrate is the right choice whenever thermal performance, long-term reliability, and operating temperature exceed the capabilities of polymer alternatives. Если ваше приложение предполагает плотность мощности выше 50 Вт/см², рабочие температуры выше 150°C или более 10 000 термических циклов в течение всего срока службы, керамическая подложка — будь то оксид алюминия, AlN или Si₃N₄ — обеспечит надежность, которую структурно не могут обеспечить FR4 или MCPCB.

Ключевым моментом является выбор материала: используйте оксид алюминия для экономичных применений с умеренной мощностью; AlN для максимального рассеивания тепла; Si₃N₄ для устойчивости к вибрации и циклическому включению; и BeO только там, где это разрешено правилами и альтернативы не существует. Рынок силовой электроники ускоряется благодаря внедрению электромобилей и развертыванию 5G. керамическая подложкаs будет становиться все более важным в современной электронной технике.

Инженеры, определяющие подложки, должны запросить технические характеристики материалов по теплопроводности, КТР и прочности на изгиб, а также проверить варианты металлизации на соответствие процессам пайки и склеивания. Испытания прототипа в ожидаемом диапазоне температурных циклов остаются единственным наиболее надежным способом прогнозирования эксплуатационных характеристик.
