Ключ к точному выбору керамики не в том, чтобы она была «тверже», а в том, чтобы быть «более подходящей».

Согласно общепринятому мнению, оценка характеристик современной керамики часто сводится к одному слову — «сложно». Отсюда возникает, казалось бы, логичная интуиция: чем выше твердость материала, тем более износостойкими и долговечными будут полученные прецизионные керамические детали.

Однако в практических приложениях промышленного проектирования такая одномерная логика выбора часто приводит к серьезным катастрофическим сбоям. Многие предприятия при покупке или проектировании конструкционных керамических компонентов гонятся исключительно за параметрами «высокой твердости». Следовательно, эти детали страдают от сколов, раннего растрескивания или внезапного разрушения во время реальной эксплуатации, в результате чего срок службы намного ниже ожидаемого.

Проблема не в том, что керамический материал сам по себе хуже, а в том, что традиционная логика выбора совершенно не учитывает многомерную сложность реальных условий работы. Ключом к выбору прецизионной керамики никогда не был поиск максимально «более твердого» материала, а скорее определение «наиболее подходящего» механического профиля.

1. Почему подход, ориентированный на твердость, приводит к инженерным неудачам?

С точки зрения физики материалов, твердость в основном относится к способности материала противостоять локализованной пластической деформации, царапинам и вмятинам. В относительно идеальных лабораторных условиях, таких как испытания на чистое трение или истирание, твердость действительно является основным показателем, определяющим износостойкость.

Однако реальные условия промышленной эксплуатации гораздо сложнее, чем контролируемые лабораторные условия. Когда прецизионные керамические компоненты (такие как керамические сердечники клапанов, специальные втулки или полупроводниковые роботизированные манипуляторы) работают на высоких скоростях или в условиях сложной гидродинамики, они одновременно подвергаются сочетанию серьезных напряжений:

• Механическое воздействие и высокочастотная вибрация: Переходные нагрузки могут легко вызвать концентрацию напряжений внутри материала.
• Сильные колебания температуры: Частые термические циклы создают огромное мгновенное тепловое напряжение внутри.
• Химическая средняя коррозия: Сильные кислоты, щелочи или сложные химические среды разрушают и ослабляют границы зерен.

В этих сложных комбинированных условиях, если керамический материал обладает только чрезвычайной твердостью, но не обладает адекватными способностями поглощения и буферизации энергии, он не может рассеивать энергию за счет пластической деформации при ударе. В результате микротрещины распространяются внутри с огромной скоростью.

Более высокая твердость почти всегда сопровождается повышенной хрупкостью, что делает материал очень восприимчивым к катастрофическому хрупкому разрушению. Это основная причина того, почему некоторые виды керамики высокой твердости кажутся износостойкими, но на практике оказываются совершенно недолговечными.

2. Четырехмерная механическая матрица, определяющая срок службы керамики

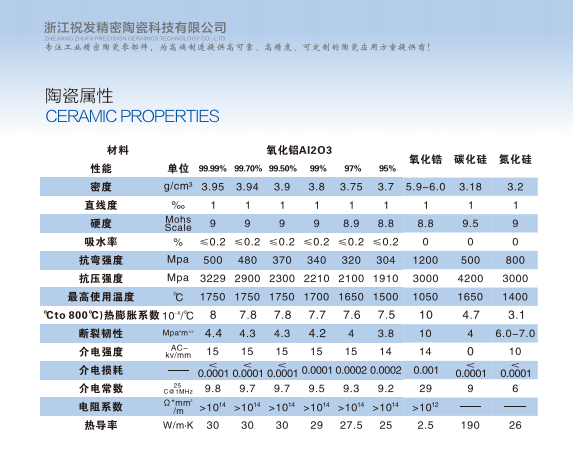

Оценка долгосрочного срока службы прецизионных керамических компонентов должна основываться на комплексной оценке следующих четырех основных механических параметров, а не на одном показателе:

• Твердость по Виккерсу (HV): Устанавливает основу для устойчивости материала к износу и царапинам.
• Вязкость разрушения (K_IC): Измеряет способность материала противостоять нестабильному распространению трещин при внезапном ударе, вибрации или концентрации напряжений. Это критический порог, определяющий, испытает ли компонент внезапную структурную «внезапную смерть».
• Коэффициент теплового расширения (КТР) и устойчивость к тепловому удару: Определяет, будет ли керамика создавать смертельное остаточное внутреннее напряжение из-за температурного несоответствия во время термоциклирования или при сборке с металлическими компонентами.
• Химическая стабильность: Непосредственно влияет на долговременную химическую надежность и целостность поверхности керамических деталей, работающих в высокотемпературных, сильнокоррозионных или сильно окисляющих средах.

Короче говоря: твердость определяет «износостойкость», ударная вязкость — «срок службы при разрушении», а термические и химические свойства определяют «предельный срок службы».

3. Почему «сбалансированная производительность» перевешивает «экстремальные характеристики» в инженерном деле

В передовом материаловедении практически ни один материал не может претендовать на абсолютное доминирование в каждой категории характеристик. Инженерная практика последовательно показывает, что доведение одного атрибута до абсолютного предела неизбежно требует тяжелого компромисса на других важных фронтах.

Например, максимальное увеличение твердости резко снижает вязкость разрушения, делая компонент очень хрупким. И наоборот, инженерные попытки максимизировать ударную вязкость (например, за счет специфической фазовой трансформации или увеличения зерна) часто жертвуют базовой твердостью и износостойкостью. Кроме того, материалы, изготовленные по индивидуальному заказу с такими экстремальными пределами производительности, страдают от экспоненциально высоких затрат на сырье и огромных трудностей в последующем прецизионном алмазном шлифовании и механической обработке, что приводит к тому, что общие производственные затраты выходят из-под контроля.

Следовательно, зрелая и научная стратегия выбора прецизионной керамики должна основываться на детальном понимании условий эксплуатации — поиске оптимального баланса между твердостью, ударной вязкостью, тепловой динамикой, стоимостью и обрабатываемостью, а не на слепом выборе самого высокого исходного параметра.

4. Основное отличие: секреты обработки, выходящие за рамки химического состава

Частой ошибкой при закупках является предположение, что вся керамика с одинаковым названием, например «оксид алюминия (Al2O3)» или «цирконий (ZrO2)», обладает одинаковыми характеристиками. В действительности, даже при одинаковом химическом составе различия в производственных процессах могут привести к совершенно разным микроструктурам и макроскопическим механическим свойствам.

Такие факторы, как объемная плотность, гранулометрический состав, зернограничные фазы и используемая технология спекания — будь то спекание без давления, горячее прессование или горячее изостатическое прессование (HIP) — напрямую определяют наличие внутренних микропор или микротрещин, которые определяют структурную целостность.

5. Возвращение к основам: точная настройка на основе реальных рабочих нагрузок

Самый надежный метод устранения инженерных ошибок и раскрытия максимальной ценности прецизионной керамики — это отойти от поклонения параметрам и вернуться к глубокому анализу среды применения:

1. Среды с высоким уровнем износа и низким уровнем воздействия: При выборе следует отдавать предпочтение оксиду алюминия или карбида кремния высокой чистоты, используя их превосходную твердость по Виккерсу для защиты базовой линии износа.
2. Сильные механические воздействия или сильные вибрации: Сопротивление распространению трещин (антихрупкое разрушение) становится основной целью. Идеальным выбором являются цирконий или нитрид кремния, обладающие превосходной вязкостью разрушения.
3. Сильные мгновенные колебания температуры: Приоритет должен быть перенесен на материалы с низким коэффициентом теплового расширения и высокой теплопроводностью (например, нитрид кремния или карбид кремния) для достижения оптимального термического соответствия.

Заключение

Промышленная ценность прецизионной керамики никогда не заключается в одном «красивом» параметре, достигнутом в изолированной лабораторной обстановке. Это полностью обусловлено стабильностью производительности и долгосрочной надежностью при длительной эксплуатации в конкретной промышленной архитектуре.

Безупречный выбор конструкционных материалов никогда не сводится к слепому набору твердости; речь идет о научной интеграции многомерных показателей. В мире современной керамики всегда помните: твердость определяет износостойкость, прочность определяет долговечность, а динамическое равновесие комплексных характеристик определяет конечный результат.
